自动脉冲布水器

一、 工作原理

     自动脉冲布水器利用虹吸管中快速流动的水将主管道中的空气带走，使主管道内形成一定的真空度，在管道内外大气压差的作用下容器中的水进入主管道后排入池中。由于水流速度很快，布水能在短时间内完成，达到脉冲的效果。

二、 优点

     虹吸式自动脉冲布水器具有以下优点：

①  结构简单，维护方便且不需阀门设备

②  除提升来水外无需其他的动力

③  兼有配水和水力搅拌功能

④  价格低廉且布水器使用寿命长

三、 主要结构

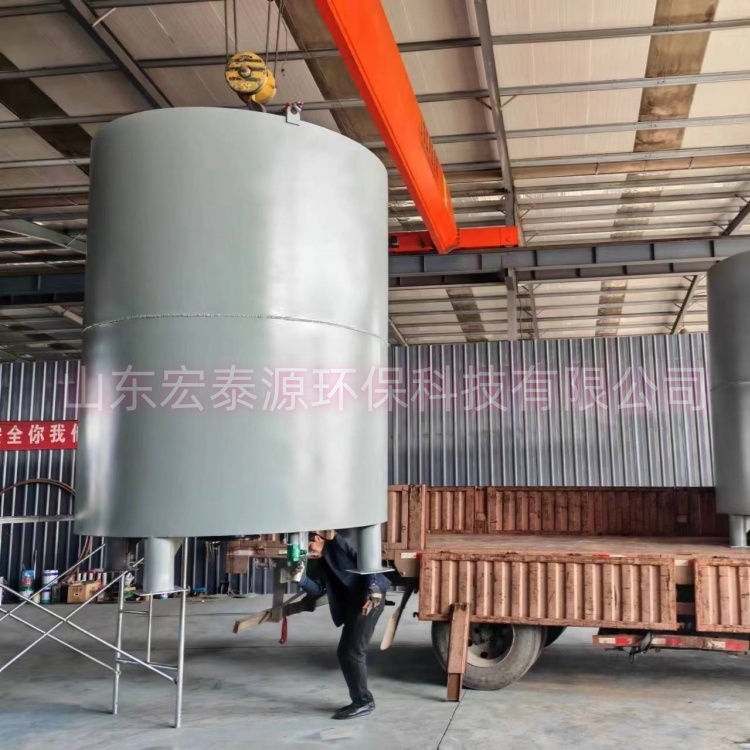

① 筒体

一般由3-6mm厚的钢板卷制而成，直径和高度则根据脉冲周期和设计流量确定。

② 布水主管

根据具体的设计流量来确定管径大小（一般为200mm-250mm）。

③  虹吸管

与布水管在进水端一定高度处相连，管径一般为32mm-40mm。当水箱中的水位超过虹吸管时能在管道内形成快速的流体，同时将主管内一定的气体带走。

④  虹吸辅助管

与虹吸管的一定高度处相连接（见示意图），起着流通气体的作用，管径一般为20mm。

⑤  虹吸破坏管

管径一般为20mm，吸气端与筒体底距离为10cm。

四、 应注意的问题

① 应保持整个虹吸布水系统密封，不得有漏气之处。

② 在运行时虹吸管中有一部分水在带走气体的同时要流走，因此需要在池内另外设置筒体将其引到池底。

③ 池长与池宽的比一般为1:1，且长度不能超过8m，否则布水将会不均匀。

④ 池高应在6.5m以上以防脉冲过程中污泥流失过多。
